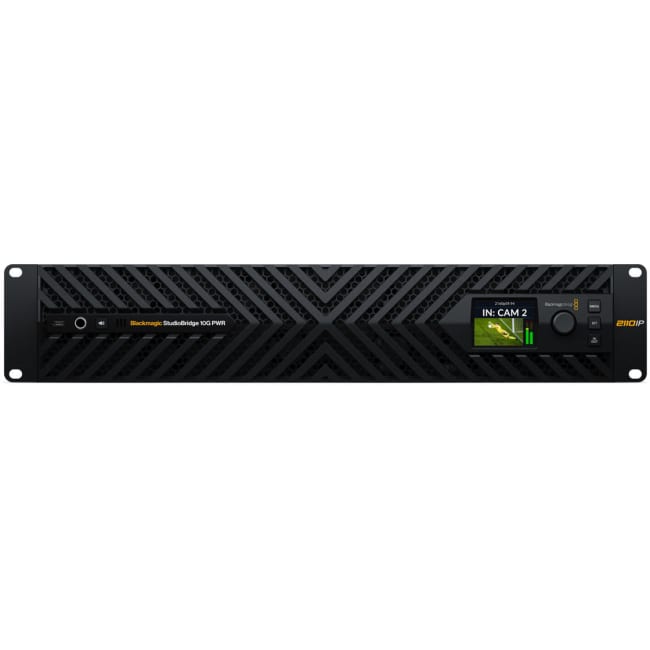

Blackmagic StudioBridge 10G PWR SMPTE 2110 Gateway
SMPTE 2110 gateway med 8 x 10G PoE++ porter og redundante 100G-tilkoblinger for HD- og Ultra HD-produksjon over IP.
- Koble 8 stk. 10G Ethernet-enheter til redundante 100G SMPTE 2110-nettverk
- Forsyn kompatible enheter med opptil 90 W PoE++ per port
- Støtt SMPTE ST 2110 og ST 2022-7 redundante IP-strømmer
- Overfør HD- og Ultra HD-video med automatisk formattilpasning
- Administrer systemet via NMOS, Ethernet eller USB-C
- Overvåk signaler og status med innebygd LCD-skjerm
- Monter enheten i standard 2U rackinstallasjon
Blackmagic StudioBridge 10G PWR er utviklet for å koble rimelige 10G Ethernet-baserte SMPTE 2110-enheter til profesjonelle redundante 100G Ethernet-infrastrukturer. Enheten fungerer som en bro mellom opptil åtte separate 10G Ethernet-tilkoblinger og et redundant par med 100G Ethernet-forbindelser, noe som gjør det enklere å integrere moderne IP-baserte videoprodukter i større kringkastings- og produksjonsmiljøer.
Løsningen er spesielt godt egnet for studioer, kringkasting, liveproduksjon og IP-baserte videonettverk hvor driftssikkerhet og skalerbarhet er avgjørende. Hver av de åtte 10G Ethernet-portene leverer opptil 90 W PoE++, slik at kompatibelt utstyr som kameraer, konvertere og andre nettverksbaserte videoprodukter kan strømforsynes direkte via nettverkskabelen. StudioBridge 10G PWR støtter SMPTE ST 2110 og ST 2022-7, håndterer HD og Ultra HD opptil 2160p60 og integreres enkelt i moderne IP-baserte produksjonsmiljøer ved hjelp av NMOS-støtte og innebygd kontrollpanel.
Teknisk sammendrag
- 100G Ethernet: 2 × QSFP28 100G
- 10G Ethernet: 8 × RJ45 med PoE++
- PoE-effekt: Opptil 90 W per 10G-port
- Kontrollnettverk: 1 × RJ45 1G Ethernet
- Datatilkobling: 1 × USB-C for konfigurasjon og firmware
- Videostandarder: HD og Ultra HD opptil 2160p60
- SMPTE-støtte: ST 2110-20, 2110-21, 2110-30, 2110-40 og ST 2022-7
- Lyd: 16 innebygde lydkanaler per videostrøm
- Fargepresisjon: 10-bit 4:2:2 YUV
- Fargerom: Rec. 709 og Rec. 2020
- PTP-støtte: IEEE 1588-2008 (PTP v2), ST 2059-1 og ST 2059-2
- Strømforsyning: 2 × interne strømforsyninger med IEC C14
- Rackformat: 2U
- Operativsystemer for administrasjon: macOS og Windows 11
I esken
- Blackmagic StudioBridge 10G PWR
- Velkomstpakke med QR-kode for programvarenedlasting
| Nettverk | |
|---|---|
| Primær porthastighet | 10G |
| Totalt antall porter | 11 |
| Antall PoE Porter | 8 |
| PoE Klassifisering | PoE++ |
| Totalt PoE Budsjett (Inkl. opsjoner) | 720 Watt |
| Montering | Rack (Full bredde) |
| Egenskaper | |
|---|---|
| Hvor mange U monteringshøyde | 2 U |
| Hvor stor dybde kreves i rack | 220 mm |
| Produsentgaranti i mnd | 12 |
| Kan garantien utvides | Ja |
