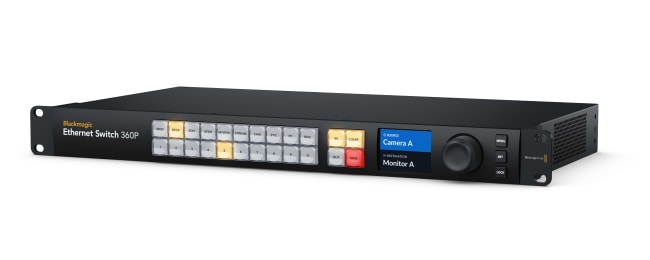

Blackmagic Ethernet Switch 360p
- Koble til opptil 16 enheter via 10 G Ethernet med RJ-45
- Bruk to 100 G Ethernet-porter for lagring og høy båndbredde
- Rout SMPTE ST 2110 IP-video direkte fra det integrerte kontrollpanelet
- Oppdag og administrer kompatible IP-videoenheter via NMOS
- Overvåk portstatus, linkhastighet og datatrafikk på ekstern skjerm
- Monter switchen i 1U rack med alle nettverkstilkoblinger på baksiden
- Forsyn enheten via 100–240 V AC eller 12 V DC med 4-pins XLR
Blackmagic Ethernet Switch 360P er en 1U Ethernet-switch utviklet for film-, TV- og broadcastproduksjon, med fokus på høy båndbredde og SMPTE ST 2110-baserte IP-videomiljøer. Den har 16 uavhengige 10 G Ethernet-porter med RJ-45 samt to 100 G Ethernet-porter med QSFP28. Dette gjør den egnet til blant annet arbeidsgrupper med HyperDeck ISO-opptakere, DaVinci Resolve-arbeidsstasjoner og nettverksbasert lagring.
Det integrerte kontrollpanelet gjør det mulig å route IP-video på en måte som ligner betjeningen av en tradisjonell SDI-videoruter. Kilder og destinasjoner kan velges med snarveisknapper, talltastatur, dreiehjul og 2,2-tommers LCD. Switchen håndterer de underliggende multicast-innstillingene og støtter NMOS IS-04 og IS-05 for oppdagelse, registrering og tilkoblingsadministrasjon i SMPTE ST 2110-systemer. Alle nettverksportene sitter på baksiden. SDI- og HDMI-monitorutgang kan vise nettverkstilkoblinger, linkhastighet, aktuell datahastighet og grafisk nettverksaktivitet.
Teknisk sammendrag
- 10 G Ethernet: 16 × RJ-45, 100/1000/10G BASE-T
- 100 G Ethernet: 2 × QSFP28
- IP-video: SMPTE ST 2110
- PTP: IEEE 1588-2008 (PTP v2), ST 2059-1 og ST 2059-2
- NMOS IS-04: v1.3.2 Discovery and Registration
- NMOS IS-05: v1.1.2 Connection Management
- NMOS: BCP-002-01 Natural Grouping og BCP-004-01 Receiver Capabilities
- Discovery: Peer-to-peer via mDNS/DNS-SD
- Monitorutganger: 1 × SDI og 1 × HDMI
- Monitorformat: 1080p50, 1080p59,94 og 1080p60
- Frontdisplay: 2,2-tommers LCD
- Datamaskintilkobling: USB-C
- Strømforsyning: 100–240 V AC, 50/60 Hz
- Ekstern strøm: 1 × 4-pins XLR, 12 V DC
- Effektforbruk: 100 W
- Rackformat: 1U
- Driftstemperatur: 5–40 °C
- Lagringstemperatur: -20–45 °C
- Relativ luftfuktighet: 0–90 %, ikke-kondenserende
- Garanti: 1 års begrenset produsentgaranti
I esken
- Blackmagic Ethernet Switch 360P
- Velkomstpakke med QR-kode for nedlasting av programvare
| Nettverk | |
|---|---|
| Primær porthastighet | 10G |
| Totalt antall porter | 18 |
| Montering | Rack (Full bredde) |
| Egenskaper | |
|---|---|
| Tilkobling | 3G-SDI, HDMI, Fiber, Nettverk |
| SFP Formfaktor | QSFP28 (100G) |
| Strøm | AC100V-240V 50/60Hz |
| Farge | Sort |
| Produktets vekt | 2920 g |
| Lengde | 23.6 cm |
| Bredde | 48.2 cm |
| Høyde | 4.4 cm |
| Hvor mange U monteringshøyde | 1 U |
| Hvor stor dybde kreves i rack | 236 mm |
| Produsentgaranti i mnd | 12 |
| Kan garantien utvides | Ja |
