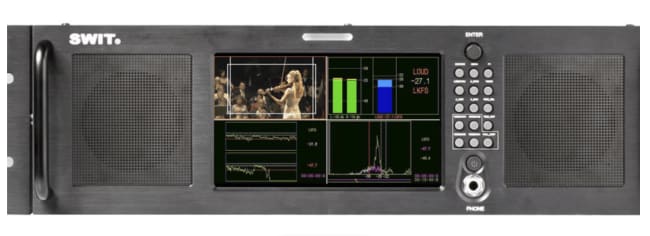

SWIT M-1072A Audio loudness monitor med HDMi og SDI inngang

SWIT M-1072A er en profesjonell digital lydstyrkemåler for kringkastingsbruk, utviklet for presis overvåking av SDI- og HDMI-lyd i tråd med ITU-R BS.1770-3 og EBU R128-standardene.

Tradisjonelle PPM- og VU-målere viser bare de fysiske egenskapene til lyd, mens loudness (opplevd lydstyrke) handler om hvordan mennesker faktisk oppfatter lydnivået. Ulike lydnivåer mellom programmer kan virke forstyrrende, og derfor har ITU og EBU etablert felles retningslinjer for hvordan lydstyrke skal måles og balanseres.

M-1072A gir nøyaktige, sanntidsmålinger av loudness og tilbyr visuell oversikt med grafer og historikk – ideell for studio, postproduksjon og kringkastingskontroll.

Hovedfunksjoner

• 7" FFS LCD-panel (1024×600) med LED-baklys, 400 cd/m² lysstyrke og 900:1 kontrast
• To 3" antimagnetiske koaksiale høyttalere med frekvensområde 130Hz–22kHz
• 19" 3U rackmontering med ±30° justerbar vinkel
• HD/SD-SDI og HDMI inn/ut (loop)
• 2-kanals SDI/HDMI VU- og PPM-målere
• Sanntids loudnessmåler med tydelig visning av behagelig nivå (-26 til -22 LKFS)
• Visning av gjennomsnittlig lydstyrke
• Lydhistorikk som bølgeformer (waveforms) for opptil 1 minutt
• Lydhistorikk som histogram for hele programperioder
• Lissajous fasevisning for balanse og stereofordeling
• Quad-split eller fullskjermvisning for video og lydgrafer samtidig
• 3-farget tally-lys (styrt via DB-9-port)
• 4-pins XLR-inngang for DC 6,5–17V og medfølgende AC-adapter

Skjerm

• Størrelse: 7" (154×90 mm)
• Oppløsning: 1024×600
• Bildeformat: 16:9 (justerbart til 4:3)
• Lysstyrke: 400 cd/m²
• Kontrast: 900:1
• Farger: 16,77 millioner
• Synsvinkel: 160° horisontal / 160° vertikal

Lyd

• 2× 3" antimagnetiske koaksiale høyttalere
• Frekvensrespons: 130Hz ±5Hz til 22kHz
• 6,35 mm utgang for embedded SDI/HDMI-lyd

Innganger og utganger

• 2× BNC: HD/SD-SDI-innganger
• 2× BNC: HD/SD-SDI loop-utganger
• 1× HDMI-inngang
• 1× HDMI loop-utgang
• 1× 6,35 mm lydutgang (SDI/HDMI embedded audio)

Videoformater

SDI:

• 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25 / 24 / 23.98)
• 1080psf (30 / 29.97 / 25 / 24 / 23.98)
• 720p (60 / 59.94 / 50)
• 480i (59.94), 576i (50)

HDMI:

• 480i/p, 576i/p, 720p (50/59.94/60), 1080i/p (24–60Hz)

Strøm og tilkoblinger

• Driftsspenning: DC 6,5–17V
• Strømforbruk: ≤12W
• 4-pins XLR-inngang for strøm
• Medfølgende AC/DC-adapter
• Støtte for DV-batteriplater (snap-on, utskiftbare)

Fysiske data

• Mål: 483 × 123 × 130 mm
• Vekt: 3,23 kg
• Driftstemperatur: 0°C – +40°C
• Lagringstemperatur: -15°C – +60°C
• Luftfuktighet: 10–90 %

I pakken:

• SWIT M-1072A 7" HD-SDI/HDMI Audio Loudness LCD Monitor (3 RU)
• Strømforsyning 100-240V AC til 12V DC
• Strøm kabel
• LCD Beskyttelsesfilm
